91偷拍一区二区三区精品,亚洲性爱免费观看色网成熟,国产一卡2卡3卡4卡国色

技術(shù)支持 Support

Cr12MoV模具鋼材系列

2016-6-3 21:46:12 點(diǎn)擊：

模具鋼材系列之Cr12MoV

Cr12MoV是一種高耐磨微變形冷作模具鋼，其特點(diǎn)有三：①高淬透性，截面300~400mm以下完全淬透；②在300~400℃時仍可保持良好硬度和耐磨性；③淬火時體積變化非常小。

Cr12MoV通常用來制作斷面較大、形狀復(fù)雜、經(jīng)受較大沖擊負(fù)荷的各種模具和工具，例如形狀復(fù)雜的沖孔凹模、復(fù)雜模具上的鑲塊、鋼板深拉伸模、拉絲模、螺紋搓絲模、冷擠壓模、冷剪切刀等。

>> 成分規(guī)范（GB/T 1299-2014，wt%）

C

Si

Mn

P

S

Cr

Mo

V

1.45

1.70

≤

0.40

≤

0.40

≤

0.030

≤

0.030

11.00

12.50

0.40

0.60

0.15

0.30

>> 臨界點(diǎn)

臨界點(diǎn)	Ac1	Ac3	Ar1
溫度℃	810	1200	760

>> 線膨脹系數(shù)

溫度℃	20~100	20~400	20~600
線膨脹系數(shù)	10.9×10-6	11.4×10-6	12.2×10-6

>> 熱處理

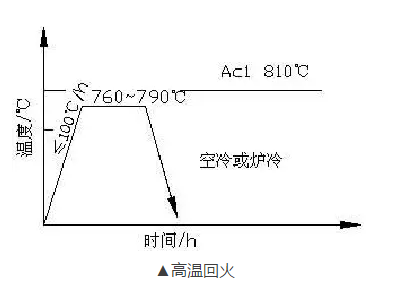

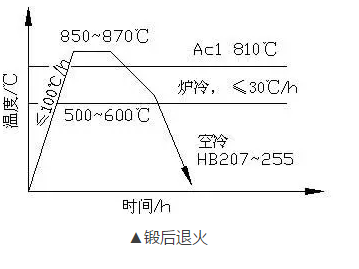

⑴ 預(yù)先熱處理

⑵ 淬火

方案

第一

次預(yù)

熱℃

第二

次預(yù)

熱℃

淬火

溫度℃

冷卻

硬度

HRC

介質(zhì)

溫度℃

冷卻

至

隨后

I

550~

600

840~

860

950~

1000

油

20~60

油溫

空冷

58~

62

II

1020~

1040

油

20~60

油溫

62~

63

III

1020~

1040

熔融

硝鹽

400~

550

5~10

min

62~

63

IV

1115~

1130

油

20~60

油溫

42~

50

V

1115~

1130

熔融

硝鹽

400~

450

5~10

min

42~

50

⑶ 回火

方案	淬火溫度℃	回火			硬度 HRC
方案	淬火溫度℃	用途	加熱溫度℃	介質(zhì)	硬度 HRC
I	1020 ~1040	消除應(yīng)力	150~170	油或硝鹽	61~63
II		去除應(yīng)力降低硬度	200~275	—	57~59
III		去除應(yīng)力降低硬度	400~425	—	55~57
IV	1115 ~1130	去除應(yīng)力及形成二次硬化	510~520℃ 多次回火	—	60~61
V		去除應(yīng)力及形成二次硬化	-78℃冷處理加510~520℃ 一次回火	—	60~61
VI		去除應(yīng)力及形成二次硬化	-78℃冷處理加510~520℃ 一次回火再-78℃冷處理	—	61~62
